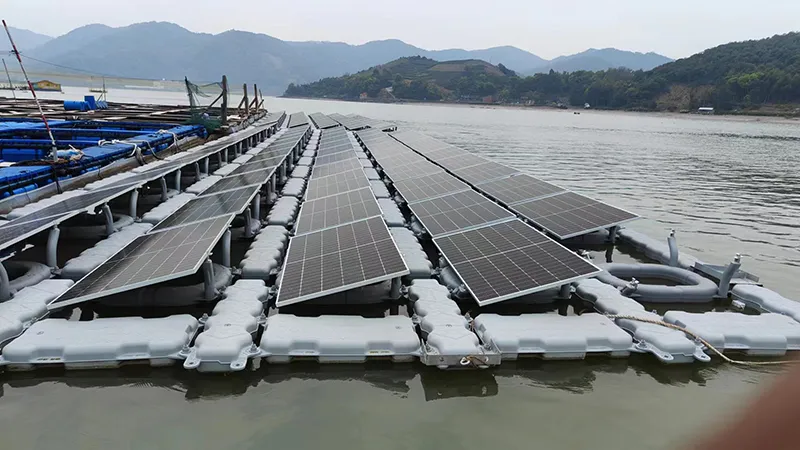

Ujuvad elektrijaamad muutuvad praegu turul järk -järgult populaarseks, eriti merepinnal. Merel olevate karmide looduslike tingimuste tõttu, näiteks merevee tõsine korrosioon, raske soola udu ja mereorganismide adhesiooni ilmsed probleemid, uurivad ja arendavad inimesed neid endiselt. Need probleemid on kõik kiireloomulised lahendada. Praegu viivad merepinna projektid enamasti eksperimentaalseid massiive mere lähedal ja ujuvate fotogalvaaniliste energiajaamade süsteemide rakendamine on suhteliselt haruldane. Üldiselt põhinevad need vaia vundamentidel. Kuid arendussuund muutub üha laiemaks. Päikese paigaldamise süsteemid on päikeseelektrijaamade projekti kõige olulisemad osad. Merevee korrosiooni vältimiseks sobivad HDPE hõljujad mere karmi keskkonda.
Süsteemi põhiseadmete skeem
|
Üksus nr. |
Osanimi |
pilt |
Üksus nr. |
Osanimi |
pilt |
|
1 |
Peamine ujuk |
|
7 |
Tagumine toetav jalg |
|
|
2 |
Seadme ujuk |
|
8 |
klamber |
|
|
3 |
Kõnnitee ujuk |
|
9 |
Kinnitusplaat |
|
|
4 |
Ühendav ujuk |
|
10 |
Põhja-Lõuna-ankru sõrestik |
|
|
5 |
Väike kõnnitee ujuk |
|
11 |
East West ankru sõrestik |
|
|
6 |
Eesmine toetav jalg |
|
12 |
Spetsiaalne polt ja pähkel |
|
HDPE ujukite parameetrid
|
Osanimi |
materiaalne |
Seinapaksus |
funktsioon |
Ujuvus (n) |
dimensioon |
|
Päikesemoodul ujuk |
Hdpe |
2-5 mm |
Päikesemoodul suurendav ujuvus |
980 |
1036*166*1370 |
|
Kõnnitee ujuk |
Hdpe |
2-5 mm |
0 & m, ujuvus |
1196 |
2106*182*562 |
|
Seadme ujuk |
Hdpe |
2-5 mm |
0 & m, ujuvus |
1127 |
712*183*1400 |
|
Ühenduse ujuk |
Hdpe |
2-5 mm |
Süsteemiühendus ujuvus |
970 |
1820*182*562 |
|
D ujuk |
Hdpe |
2-5 mm |
Süsteemiühendus ujuvus |
206 |
910*182*551 |
|
Mooduli sulg |
Hdpe |
/ |
Päikesemooduli kinnitamine |
/ |
/ |
|
Poldid ja pähklid |
Hdpe |
/ |
Osade ühendus |
/ |
/ |
Suure tihedusega polüetüleeni (HDPE) omadused
|
Omadused |
Ühik |
Väärtustama |
Katsemeetod |
|
Sulavoolukiirus |
|
|
|
|
@190 kraadi 85 kg koormus |
|
0.45 |
|
|
@190 kraad ja 21,6 kg koormus |
|
9.5 |
|
|
Tihedus @ 23 kraadi |
Kg / m |
954 |
On 0 1183 |
|
Mehaanilised omadused |
|
|
|
|
Tõmbemoodul |
Mpa |
1250 |
1S0 527-1,-2 |
|
Tõmbepinge @ saagis |
Mpa |
27 |
1S0 527-1,-2 |
|
Tõmbetüvi @ saagis |
% |
10 |
1S0 527-1,-2 |
|
Tõmbe lmpact tugevus @-30 kraad (sälgustatud) |
Kg / m |
92 |
On 0 8256 |
|
Kõvadus (kalda D) |
- |
60 |
On 0 868 |
|
FNCT (3,5 MPa, 2 % LQEPAL BC/9 80 kraadi) |
HRS |
40 |
On 0 16770 |
Esialgne ujuvsüsteemi paigutuse kujundus
Toote eelised
- Vananemisvastane
- Päikesekaitse UV -kiirte jaoks
- Libisemisvastane disain
- Piisav ujuvus
- Tõmbetakistus
- Kõrgete ja madalate temperatuuride erinevuste suhtes vastupidav
- 25 -aastase disainilajadus
- Pärast pensionile jäämist on 5% jääkväärtus.
Sagedased vastused ja küsimused
Q1.Kui on 1- megavatt hõljuva päikeseelektrijaama paigaldamiseks vaja palju ruutmeetreid veepinna?
A1.an 1- megavatt ujuv päikeseenergia jaama nõuab umbes 7500–8, 000 ruutmeetrit veepinna pindala.
Q2. Milline veesügavus sobib veepinnale ujuva elektrijaama paigaldamiseks?
A2.See sobib ainult ujuvate päikeseenergia jaamade paigaldamiseks, kui veesügavus on vähemalt 0. 5 meetrit.
Q3.MII TÜÜP Päikeseelektrijaamade tüüp toodab rohkem elektrit, veepinnal, maapinnal või katustel?
A3. Ujuv päikeseelektrijaam võib sama paigaldatud võimsuse all toota 5% rohkem elektrit võrreldes muud tüüpi päikeseenergiajaamadega.
Q4. Kas veepinnal asuv ujuv päikeseenergiajaam mõjutab vee kvaliteeti?
A4.Kas ujuv päikeseelektrijaam võtab kasutusele toidukvaliteediga kõrge tihedusega polüetüleenimaterjale, mis on veekvaliteedi suhtes reostusvabad.
Q5.Mil järgmistest on madalama hinnaga, ujuva päikeseenergia ja maapealse päikeseenergia ja katusealuse päikeseenergia elektrijaama maksumus?
A5. Ujuva päikeseenergia elektrijaama investeerimiskulud on pisut kõrgemad.
